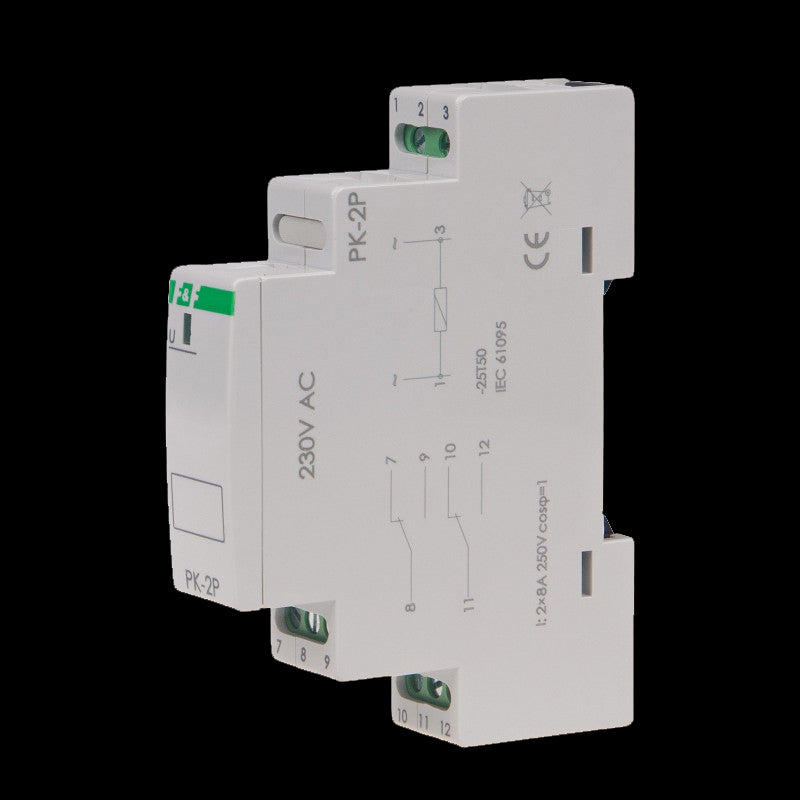

Pumprelä 24V-230V Elektromagnetiskt Relä för TH-35-skena
SKU : PH-NX0505
- Ordinarie pris
-
566 kr - Ordinarie pris
-
- Försäljningspris
-
566 kr
Inkl moms.
Frakt beräknas i kassan, fri frakt vid köp över 5000kr
Det gick inte att ladda upphämtning tillgänglighet
Produktbeskrivning
ÄNDAMÅL
Elektromagnetisk relä i en modulär kapsling
för direkt montering på TH-35-skena.
FUNKTION
Att applicera spänning på reläets spole kommer att orsaka att kontakterna växlar till position 8-9 och 11-12. Detta tillstånd indikeras av en grön LED-lampa. När spänningen försvinner återgår kontakterna till position 8-7 och 11-10.
MONTERING
1. Stäng av strömmen.
2. Fäst reläet på skenan i fördelningsskåpet.
3. Anslut strömförsörjningen till terminalerna 1-3. För AC-spänning: ordningen
är valfri; för DC-spänning: 1(+) och 3(−).
4. Anslut strömkretsen för den styrda mottagaren via kontakterna
8-9 och 11-12 (normalkontakter).
